| 51.2V200AH-HV | |||||||
| Model | Sun-RHV-41 | Sun-rhv- 51.2 |
Sun-rhv- 61.4 |
Sun-rhv- 71.7 |
Sun-rhv- 81.9 |
Sun-rhv- 92.2 |
Sun-rhv- 102.4 |
| Število Baterija Moduli |
4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Električni parametri | |||||||
| Nominalno napetost |
204.8V | 256V | 307.2V | 358.4V | 409.6V | 460.8V | 512V |
| Nominalno sposobnost |
40,96kw.H | 51.2kw.H | 61.44KW.H | 71.68KW.H | 81.92KW.H | 92.16KW.H | 102.4kW.H |
| Skupna energija (90% DOD) |
36.86kw.H | 46.08KW.H | 55.30kW.H | 64.51kW.H | 73.73KW.H | 82,94kW.H | 92.16KW.H |
| Največ tok |
100A | 100A | 100A | 100A | 100A | 100A | 100A |
| Največ moč |
20480W | 25600W | 30720W | 35840W | 40960W | 46080W | 51200w |
| Splošni parametri | |||||||
| Vrsta baterije | LifePO4 | ||||||
| Delo vlaga |
Manj kot ali enako 85%RH | ||||||
| Shramba vlaga |
Manj kot ali enako 85%RH | ||||||
| Delo višina |
Manj kot ali enako 2000 m | ||||||
| Največ število vzporedno |
4 kompleti | ||||||
| Zaščita ravni |
Ip20 | ||||||
| Neto teža | 323kg | 440kg | 477kg | 554kg | 631kg | 708kg | 785kg |
| Velikost omare (W*D*H) |
436*575*1820 (mm) | 872*575*1820 (mm) | |||||
| Omara teža |
64kg | 64kg*2 | |||||
| Spričevalo | CE, MSDS, UN383 | ||||||
| Krog življenja | Večji ali enaki 6000 -krat | ||||||
| Communicat ionsko pristanišče |
CAN, RS485, wifi | ||||||
| Odvajanje delo temperatura |
-20 stopinj ~ 60 stopinj | ||||||
| Polnjenje Delo temperatura |
0 stopinj ~ 60 stopinj | ||||||
| Skladiščenje temperatura |
12 mesecev, manj kot 25 stopinj | ||||||
| 6 mesecev,<35℃ | |||||||
| 3 mesece, manj kot 45 stopinj | |||||||
| Garancija | 5 let | ||||||
HV BCU
BCU vključuje glavno BMS, DC varovalko, mehko začetno vezje, polnilno vezje, izpustno vezje, modul za napajanje 24VDC/DC, odrežite zaščitno stikalo, barvni zaslon na dotik, brezžični modul WiFi, indikator stanja.
BMS v baterijskem modulu zbira podatke o napetosti in temperaturi, naložene na glavne BMS prek interne pločevinke. BMS -ov BCU nadzoruje polnilno napetost / tok in napetost / tok.
BCU tehnični podatki
| Prilagodljiv model baterije | 51.2V200AH-HV |
| Nazivna napetost | 185.6V-980V |
| Max. moč | 5120W* Številka modula akumulatorja |
| Max. tok | 100A |
| Navedite dimenzijo (W*D*H) | 396*575*248 (mm) |
| Sklicujte na težo | 15kg |
BCU Port
| Ne. | Ime | Opis | Ne. | Ime | Opis |
| 1. | Moč | Sistemsko stikalo za zagon | 2. | Vklop/izklop | Preklopno stikalo |
| 3. | Teči | Delo normalno | 4. | Alm | Alarm |
| 5. | Soc | Power Light | 6. | PC/CAN | Komunikacija s Računalniški/zgornji računalnik |
| 7. | Ventilator | Vrata ventilatorja hladilnika | 8. | Wifi | Wifi žica |
| 9. | Odstranljiv ročaj | 10. | B- | Položaj povezave z akumulatorjem negativni drog |
|
| 11. | B+ | Položaj povezave Pozitiven drog baterije |
12. | Zaslon na dotik | |
| 13. | Par | Vzporedno komunikacijska vrata |
14. | P- | Položaj povezave računalnikov negativni drog |
| 15. | Netopir | Komunikacija s baterijski modul |
16. | P+ | Položaj povezave računalnikov pozitiven pol |

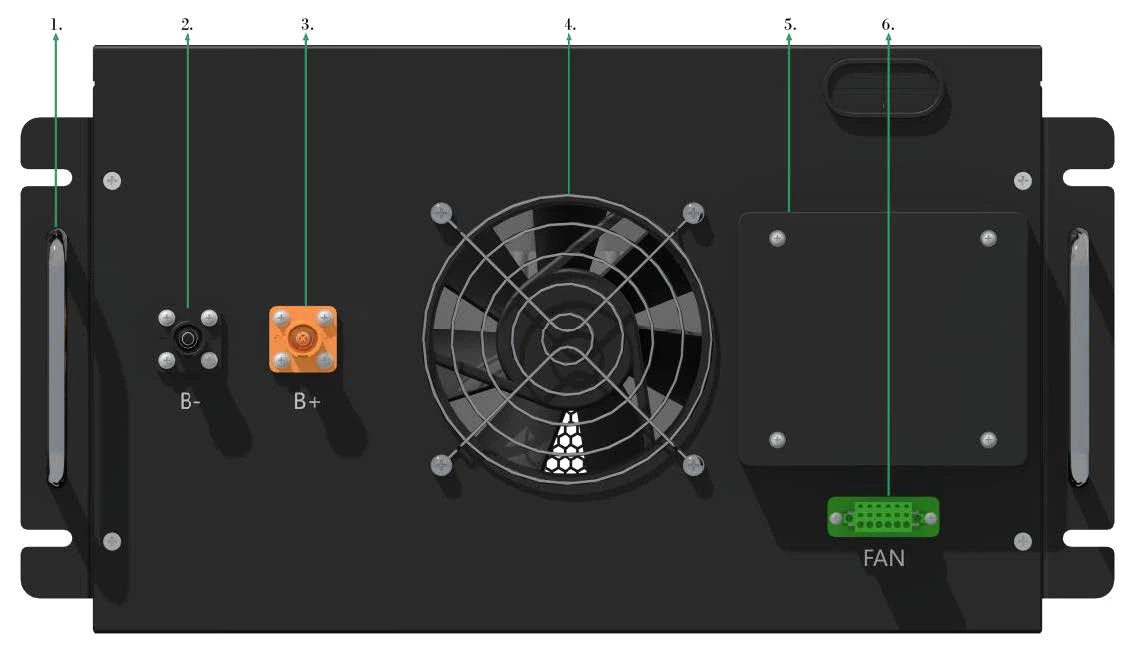

HV baterijski modul
| Ne. | Ime | Opis | Ne. | Ime | Opis |
| 1. | Odstranljiv ročaj | 2. | B | Negativni pol baterijskega modula (črna) |
|
| 3. | B+ | Pozitiven pol modula akumulatorja (oranžna) |
4. | Hladilni ventilator | |
| 5. | Komplet suženj BMS | 6. | Ventilator | Napajanje ventilatorja |
Akumulatorski modul vključuje baterijsko celico in salve BMS. Slave BMS v realnem času zbira in prenaša napetost akumulatorja in temperaturo baterijske celice in BCU na glavni BMS z notranjo komunikacijo. Ko sistem za shranjevanje energije doseže nastavljeno temperaturo, glavni BMS nadzoruje hladilni ventilator, da prilagodi temperaturo.
